格泰威勒牌-靜音柴油發電機組
格泰威勒牌-靜音柴油發電機組

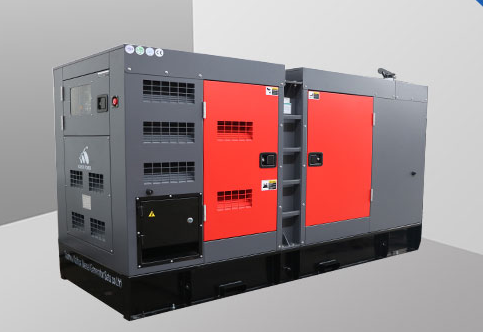

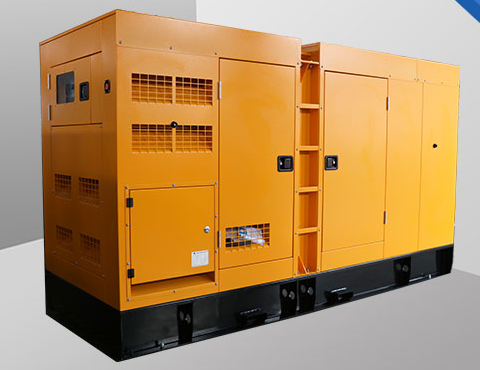

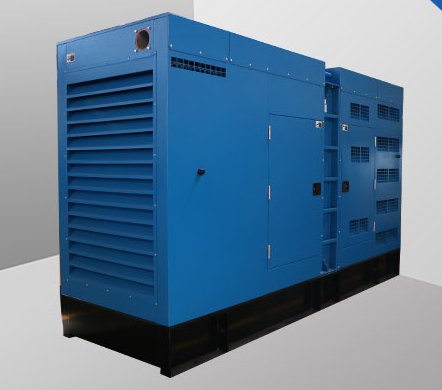

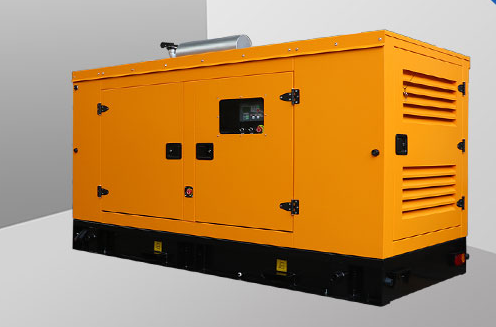

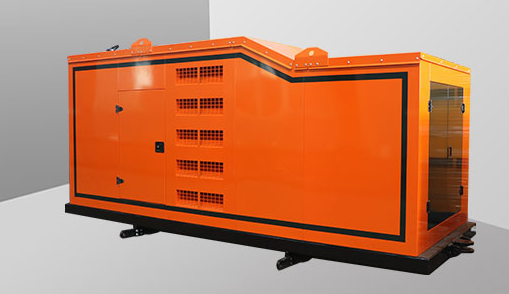

我公司生產的超靜音柴油發電機選用國內外知名品牌MTU、珀金斯、沃爾沃遍達、Cummins、上柴股份、玉柴等柴油發動機來成套。通過國家專利技術的靜音箱均采用鞍鋼3mm冷板制作；同時經過嚴格的酸洗磷化及多層烤漆處理，有效達到防火防腐蝕效果。底部帶有八小時油箱；內部采用厚度達5公分高密度阻燃優質吸音棉處理；排煙系統采用隔熱棉處理并進行二級消音裝置，運行時噪音保持在68分貝以下。獨特的排污閥設計、電瓶開關設計、防爆燈裝置更具人性化。 我公司的靜音發電機憑借精湛的做工、顯著的降噪效果迅速被國內外客戶所喜愛并獲得大量出口訂單，遠銷東南亞、美洲及非洲國家。作為公司主打特色的低噪音發電機組產品，不能滿足于現狀，要不斷創新改革，設計制造出更具降噪效果的低噪音發電機組產品。
產品特點
產品符合GB/T2820-1997或GB12786-91國家標準，并已批量投放市場。超靜音柴油發電機組廣泛應用于郵電通訊、賓館大廈、娛樂場所、醫院、商場、工礦企業等對環境噪聲要求嚴格的場所，作為常用或備用電源。
1.顯著的低噪聲性能，機組噪聲限值距機組7米處68分貝。
2.靜音箱為環保型烤漆型，經酸洗磷化處理，可起到防火防腐蝕效果。同時具備獨特的防雨槽與密封件設計，靜音箱防雨耐氣候等級更高。
3.總體設計結構緊湊，體積小，造型新穎美觀。
4.高效降噪型多路進排氣進排風通道設計，有效防止雜物和粉塵吸入,加大進風與排風面積，保證機組具備充足的動力性能保證。
5.大型阻抗復合式消音器,達到良好的降噪效果。
6.八小時大容量底座日用燃油箱。
7.特設快速開啟蓋板，維護保養更方便。
序號 | 規格 | 外形尺寸 | 配套油機（以康明斯為例） |
1 | 15-24KW | 2300*1000*1550 | 適配康明斯4BT3.9-G2 |
2 | 30-60KW | 2300*1005*1550 | 適配康明斯4BTA3.9-G2 |
3 | 75KW | 2400*950*1500 | 適配康明斯4BTA3.9-G11 |
4 | 100KW | 2850*1080*1590 | 適配康明斯6BTA5.9-G2 |
5 | 135-150KW | 3155*1080*1610 | 適配康明斯6BTAA5.9-G12 |
6 | 180KW | 3260*1255*1980 | 適配康明斯6CTA8.3-G2 |
7 | 200-250KW | 3405*1255*1980 | 適配康明斯6CTAA8.3-G2、6LTAA8.9-G2 |
8 | 280KW | 3850*1800*2200 | 適配康明斯NTA855-G1、NTA855-G4 |
9 | 300KW | 4000*1800*2200 | 適配康明斯NTA855-G7 |
10 | 350-400KW | 4300*2100*2500 | 適配康明斯KTA19-G3A |
11 | 500KW | 4600*2100*2500 | 適配康明斯KTA19-G6A |
備注： | 噴塑工藝為：打磨、除油，清洗、酸洗、清洗、表調、磷化（噴砂）、噴粉、烘烤、烘烤時間為1小時10分左右，烘烤溫度為220分鐘左右。外部采用304不銹鋼螺絲,不銹鋼鉸鏈,箱體不生銹,不變色. | ||
安裝示意圖及參考尺寸
型號 | 混凝土基礎平面（mm2） | 機房總面積（mm2） | 機房小高度 |
V-68GF | 2500×1000 | 4400×3300 | 3000 |
V-80GF | 2500×1000 | 2500×1000 | 3000 |
V-104GF | 2700×1000 | 4600×3300 | 3000 |
V-120GF | 2700×1000 | 4700×3300 | 3000 |
V-140GF | 3000×1200 | 4900×3300 | 3000 |
V-160GF | 3500×1200 | 5000×3300 | 3000 |
V-200GF | 3500×1500 | 5000×3300 | 3000 |
V-260GF V-300GF V-320GF | 4000×1500 | 6000×3300 | 3000 |
V-360GF V-400GF | 4000×1500 | 6000×3300 | 3000 |
國產機組機房參考尺寸
型號 | 機房小高度 | 備注 |
單臺40-200KW6缸機機房 | 5000×3600×3200 | 135系列 |
2臺40-200KW6缸機機房 | 6000×5000×3500 | 135系列 |
單臺200-400KW12缸機機房 | 6000×5000×3200 | 135系列 |
2臺200-400KW12缸機機房 | 8000×6000×3500 | 135系列 |
單臺（閉式）500-600KW機房 | 10000×7000×5000 | 8V190 |
單臺（開式）500-600KW機房 | 9000×7000×5000 | 8V190 |
單臺（閉式）700-1000KW機房 | 11000×8000×5500 | 12V190 |
單臺（開式）700-1000KW機房 | 9000×8000×5500 | 12V190 |
柴油發電機組使用注意事項說明
1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音系數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往復式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有終解釋權，恕不另行通知。
